Возмутительно лютый кастом Buell XB9S с балочной вилкой


28.02.2025 [09:52],

Buell XB9S по имени Lisa 22 Buell XB9S по имени Lisa 22

Даже если имя Мок Ту вам незнакомо, его работы вы, вероятно, видели. Он ведущий инженер вьетнамского стартапа Nuen Moto и сыграл важную роль в выводе их концепта электрического мотоцикла на рынок. А в свободное от этой работы время он управляет собственной кастом-мастерской, в которой строит возмутительно лютые кастомы, такие, как этот Buell XB9S с балочной вилкой.

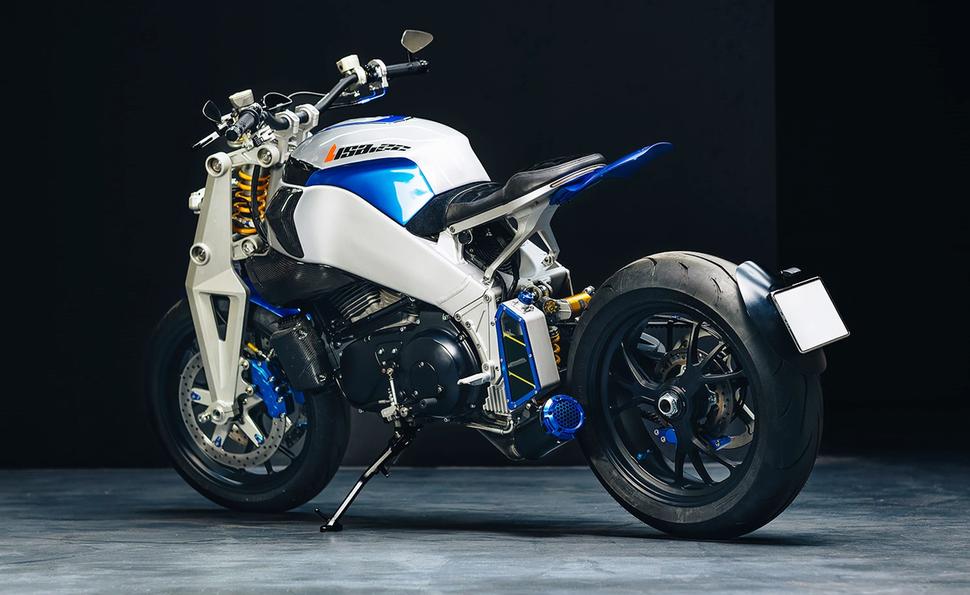

Возмутительно лютый кастом Buell XB9S по имени Lisa 22

Этот Buell по имени Lisa 22 в честь дочери Мока был создан для исследования различных принципов дизайна и инженерии. Мок сохранил двигатель XB9S и несущую топливо раму, а всё остальное заменил, модернизировал или построил с нуля. Основная часть работы была проделана самим Моком и его командой из двух человек, но некоторые вещи были поручены спецам - например, прокладка проводки, настройка двигателя и окраска были выполнены в других мастерских.

Один из главных навыков Мока - это ЧПУшная фрезеровка, так что вполне понятно, что этот Buell демонстрирует его умения. Он начал с разработки и изготовления уникальной балочной вилки, специально рассчитанной под вес мотоцикла и оснащённой полностью регулируемым амортизатором Ohlins.

Детали

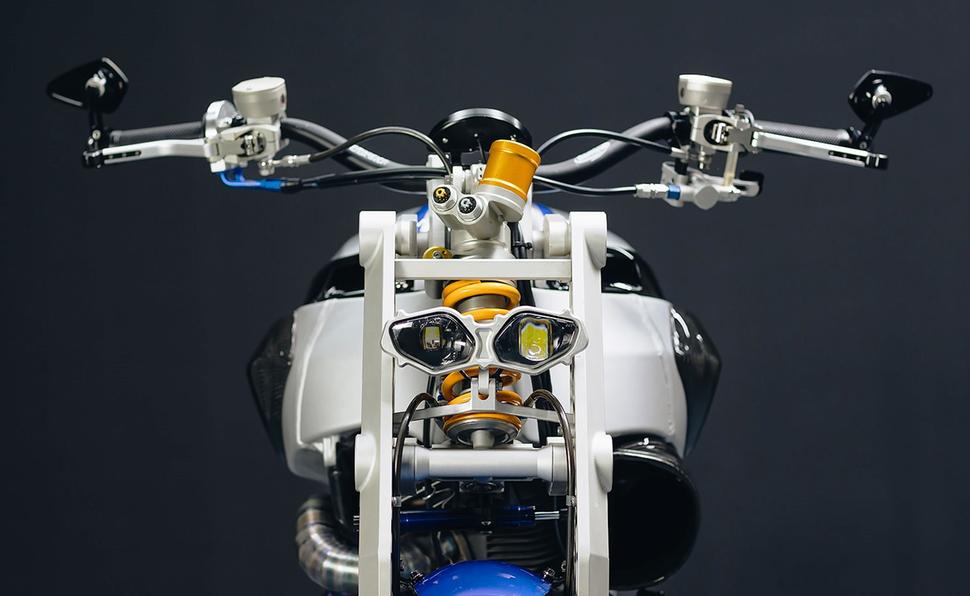

Фару позаимствовали с Yamaha R1, а затем доработали и установили во фрезерованный на ЧПУ корпус. Каждая деталь была тщательно продумана, от кронштейнов суппорта и фары и до аккуратных клипс, крепящих шланги и кабели мотоцикла.

Обратите внимание на то, как аккуратно крепления проставки руля и приборной панели интегрированы с верхней траверсой, изготовленной на станке с ЧПУ.

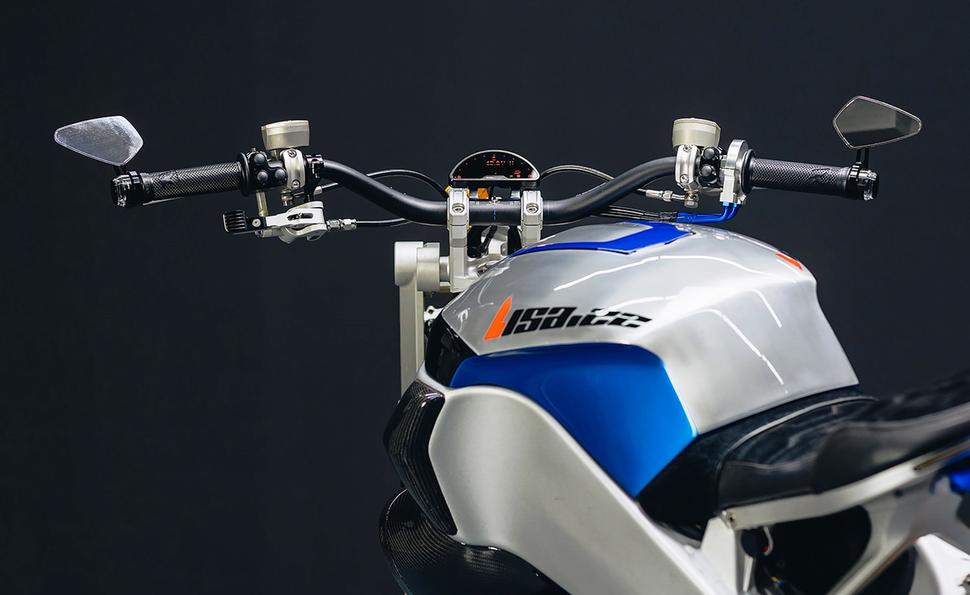

Широкий руль переменного сечения обут в грипсы Ariette и оснащён пультами, зеркалами и поворотниками от Motogadget. Цифровая приборка, Бесключевое зажигание и центральный контроллер электрики - тоже от Motogadget.

Buell XB9S по имени Lisa 22 Buell XB9S по имени Lisa 22

Ещё тут есть главные тормозные цилиндры от Spiegler с дополнительным курком заднего тормоза на левой стороне руля. Рычаг переднего тормоза управляет парой внушительных восьмипоршневых суппортов Spiegler на кастомных дисках. Сзади стоит кастомный шестипоршневой суппорт с двумя независимыми гидравлическими контурами: один управляется как раз курком под большой палец на левой стороне руля, а второй - традиционным ножным рычагом.

Колёса Buell - это шикарные Marchesini, взятые с Ducati Multistrada. Односторонний задний маятник снят с Triumph Sprint 1050 и перевёрнут для установки на той стороне, где у Buell находится привод. Регулируемый амортизатор Ohlins в задней подвеске был взят с Triumph 675R и прикреплён к кастомной рычажной системе.

Поскольку в маятнике Buell XB9S традиционно находится масло, новая конструкция потребовала создания отдельного маслобака. Мок его спроектировал и изготовил, разместил на открытой стороне маятника и закрыл прозрачной панелью для простоты проверки уровня. Крепится он прямо к фрезерованному на ЧПУ узлу подножки.

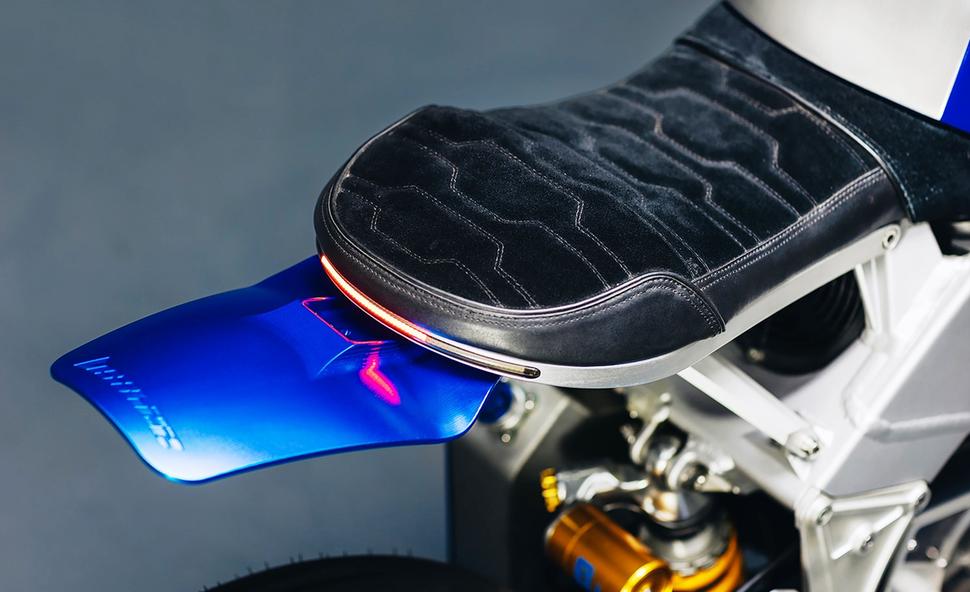

Весь штатный обвес Buell был упразднён, а новое переднее крыло и фальшбак вручную сделаны из алюминия. Подрамник и заднее крыло изготовлены на ЧПУ, а поверх крепится обшитое замшей сиденье.

Общий дизайн имеет акцент на передней части, а отделка подчёркивает уникальное шасси мотоцикла. Синие акценты и немного карбона добавляют XB9S современный спортивный стиль. Выхлоп - мощная, асимметричная титановая система с сильно модифицированными глушителями Supertrapp.

Мок объясняет, что этот Buell "воплощает приверженность точности, функциональности и эстетике". Легко убедиться, что эта философия и правда действует: каждая часть выглядит уместно и работает в механической гармонии, создавая бескомпромиссную, единственную в своём роде машину.

Фотогалерея "Возмутительно лютый кастом Buell XB9S с балочной вилкой"

(смотреть все 4 фото)
